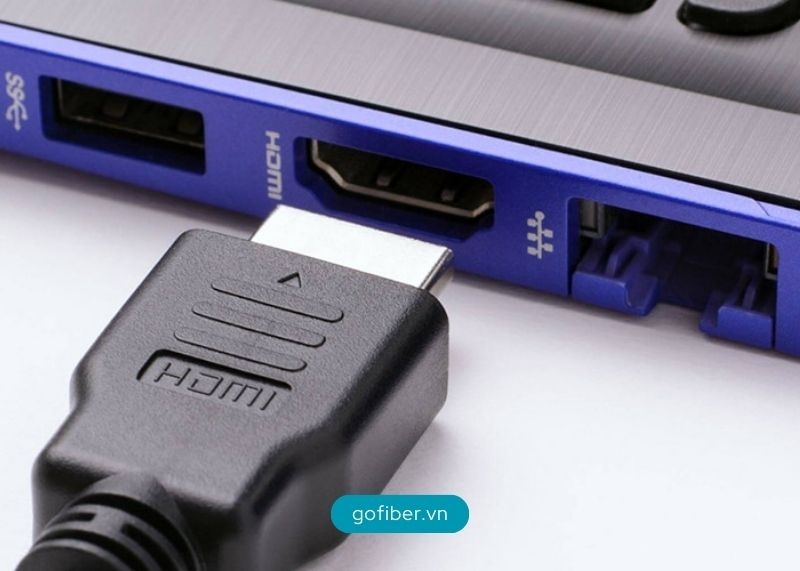

HDMI là gì? Tất tần tật thông tin về cổng kết nối HDMI

Thứ Hai, 6/17/2024, 9:02:08 AMlike 171
HDMI là một trong những chuẩn kết nối quen thuộc và được sử dụng rộng rãi hàng đầu hiện nay. Trong bài viết này, Gofiber sẽ cung cấp một số thông tin chi tiết về HDMI, mời bạn cùng tham khảo!

HDMI là một trong những chuẩn kết nối quen thuộc và được sử dụng rộng rãi hàng đầu hiện nay. Tuy nhiên, không phải ai cũng biết HDMI là gì, cổng kết nối này hoạt động như thế nào và có ưu điểm gì so với các chuẩn kết nối khác? Để làm rõ những thắc mắc trên, hãy cùng Gofiber tìm kiếm câu trả lời qua bài viết được chia sẻ dưới đây!

HDMI là gì?

HDMI (High-Definition Multimedia Interface) là một chuẩn kết nối kỹ thuật số, cho phép truyền tải cả hình ảnh và âm thanh chất lượng cao thông qua một sợi cáp duy nhất. Hiện nay, HDMI đã trở thành một tiêu chuẩn phổ biến được sử dụng để kết nối các thiết bị điện tử như tivi, máy tính, máy chơi game, đầu đĩa và nhiều thiết bị khác bởi khả năng đảm bảo độ phân giải và chất lượng âm thanh, hình ảnh khi truyền tải từ thiết bị này sang thiết bị khác.

HDMI (High-Definition Multimedia Interface) là một chuẩn kết nối kỹ thuật số
HDMI là một chuẩn kết nối kỹ thuật số

Cấu tạo của cổng HDMI là gì?

Đầu cáp HDMI được thiết kế với 19 chân. Trong đó, mỗi chân có một nhiệm vụ khác nhau và khi hoạt động, chúng sẽ phải tuân thủ các nguyên tắc kỹ thuật để đảm bảo mang lại hiệu suất tốt nhất. Dưới đây là một số chuẩn HDMI với kích thước khác nhau

  • HDMI tiêu chuẩn (Standard): Còn gọi là chuẩn A, đây là loại phổ biến nhất, thường thấy trên TV, máy tính và các thiết bị gia dụng.

  • Mini HDMI: Chuẩn C, thường được sử dụng cho các thiết bị nhỏ gọn như máy ảnh kỹ thuật số và máy quay phim.

  • Micro HDMI: Chuẩn D, thích hợp cho các thiết bị di động như smartphone và máy tính bảng.

  • HDMI cho các ứng dụng tự động: Chuẩn E, được thiết kế đặc biệt cho các hệ thống xe hơi và các ứng dụng tự động hóa khác.

Cáp HDMI có khả năng hỗ trợ chất lượng âm thanh đạt chuẩn phòng thu, nên bạn có thể yên tâm về độ chân thực khi truyền tải âm thanh qua lại giữa các thiết bị. Như vậy, HDMI không chỉ đảm bảo chất lượng hình ảnh sắc nét mà còn mang lại trải nghiệm âm thanh sống động cho người dùng.

Nguyên lý hoạt động của HDMI

Như đã đề cập ở trên, đầu cáp HDMI có tất cả 19 chân và mỗi chân sẽ đảm nhiệm một chức năng cụ thể trong quá trình truyền tải dữ liệu nhằm đảm bảo chất lượng hình ảnh và âm thanh cao nhất. Dưới đây là mô tả chi tiết về nhiệm vụ của từng chân:

  • Chân 1 - 9: Được chia thành 3 kênh dữ liệu TMDS, mỗi kênh chứa 3 dây (dương, âm và tiếp đất) để truyền thông tin hình ảnh và âm thanh với độ sai số thấp nhất. Chức năng chính là chuyển dữ liệu một cách chính xác và hiệu quả.

  • Chân 10 - 12: Truyền dữ liệu đến kênh TMDS clock để đồng bộ hóa tín hiệu giữa các thiết bị, đảm bảo rằng tín hiệu được truyền đúng thời điểm.

  • Chân 13: Đóng vai trò kênh kiểm soát lượng điện tiêu thụ (CEC), gửi lệnh và kiểm soát các dữ liệu đã được kết nối với các thiết bị khác, giúp quản lý và tối ưu hóa hiệu suất sử dụng điện.

  • Chân 14: Được sử dụng để lưu trữ các trạng thái và tình huống cần thiết cho các hoạt động tương lai, giúp tăng tính linh hoạt và khả năng phản hồi của hệ thống.

  • Chân 15 và 16: Đây là chân chuyên dụng cho kênh DDC, chịu trách nhiệm hiển thị dữ liệu và truyền thông tin giao tiếp EDID giữa các thiết bị, đóng vai trò như một trung gian để đảm bảo sự tương thích và kết nối hiệu quả.

  • Chân 17: Kết hợp chức năng của kênh CEC và DDC, hoạt động như một rào chắn bảo vệ, giúp duy trì tính toàn vẹn của tín hiệu và ngăn chặn nhiễu.

  • Chân 18: Cung cấp nguồn điện +5V, duy trì hoạt động của các thiết bị kết nối thông qua cổng HDMI.

  • Chân 19: Chân nóng, giám sát dòng điện, bảo vệ chống tăng giảm điện áp và hỗ trợ các hoạt động cắm/rút dây, đảm bảo an toàn và ổn định cho các thiết bị.

Nguyên lý hoạt động của HDMI

Nguyên lý hoạt động của HDMI

Phân loại cáp HDMI

Dưới đây là một số loại cáp HDMI mà bạn có thể tham khảo:

Phân loại theo tốc độ kết nối

Cáp HDMI

Độ phân giải hỗ trợ

HDMI tiêu chuẩn

1080i/60Hz

HDMI tốc độ cao

1080p, tích hợp thêm tính năng Deep Color và hỗ trợ định dạng 3D theo chuẩn 1.4

HDMI có Ethernet

Tương tự HDMI + Đường Ethernet

HDMI tốc độ cao + Ethernet

Tương tự HDMI tốc độ cao + Đường Ethernet.

HDMI Automotive

Cho phép người dùng kết nối thiết bị phát HDMI với HDMI trong xe ô tô.

HDMI 1.4

Tích hợp Ethernet, hỗ trợ truyền tải âm thanh qua 2 chiều.

HDMI 2.0

Tốc độ kết nối mạnh mẽ, thường được tích hợp trong các dòng tivi hiện nay.

HDMI 2.1

Đây là chuẩn HDMI hiện đại với tốc độ cao gấp 3 lần so với HDMI 2.0, cho phép truyền tải âm thanh và hình ảnh với chất lượng 4K/120fps, 8K/60fps và 10K

Phân loại theo sự tương thích

Cáp HDMI

Tương thích với các thiết bị

HDMI tiêu chuẩn

Tương thích với hầu hết các thiết bị khác nhau như tivi, laptop, máy tính,...

Mini HDMI

Card màn hình, máy ảnh,...

Micro HDMI

Smartphone, tablet...

HDMI MHL

Kết nối thiết bị di động có hỗ trợ MHL lên trên màn hình lớn hơn như tivi, máy chiếu.

HDMI ARC

Xuất ngược âm thanh từ tivi ra loa, thường dùng trong tivi với amply, loa…

Cáp HDMI STB

Dùng để kết nối tivi với các đầu thu tín hiệu để tạo nên chất lượng và âm thanh tốt nhất.

Cổng HDMI có gì khác so với cổng VGA?

Cổng VGA (Video Graphics Array) là một chuẩn kết nối analog được sử dụng phổ biến để truyền tín hiệu video từ máy tính đến các thiết bị hiển thị như màn hình máy tính, máy chiếu và TV. Được giới thiệu lần đầu vào năm 1987 bởi IBM, cổng VGA đã trở thành một tiêu chuẩn kết nối phổ biến trong nhiều thập kỷ và vẫn được sử dụng rộng rãi cho đến ngày nay, mặc dù các chuẩn kết nối số như HDMI và DisplayPort đã dần thay thế nó.

HDMI và VGA là 2 chuẩn khác nhau
HDMI và VGA là 2 chuẩn khác nhau

Liệu, cổng HDMI có gì khác với VGA? Hãy cùng tìm hiểu qua bảng so sánh sau:

Tiêu chí

HDMI

VGA

Cấu tạo

Cấu tạo gồm 19 chân nhỏ

Cấu tạo gồm 15 chân, được xếp thành 3 hàng với mỗi hàng là 5 chân.

Độ phân giải

Cao hơn, có thể lên đến 4K hay 8K

Thấp hơn, thường chỉ đạt được mức cao nhất là Full-HD

Chất lượng hình ảnh

Hiển thị hình ảnh một cách sắc nét, chân thực và sống động.

Độ sắc nét của hình ảnh không tốt bằng HDMI.

Dữ liệu truyền tải

Hỗ trợ âm thanh, hình ảnh.

Hình ảnh.

Mức độ tương thích với các thiết bị khác

Tương thích với hầu hết các thiết bị điện tử hiện nay.

Tương thích kém với các dòng smartphone, máy tính bảng…

Giá cả

Giá cao hơn.

Giá rẻ hơn

>> Xem ngay:

Ưu điểm - nhược điểm của HDMI là gì?

Để có cho mình đánh giá khách quan nhất về HDMI, bạn có thể tham khảo các ưu - nhược điểm của HDMI trong bảng dưới đây:

Ưu điểm

Nhược điểm

  • Hình ảnh được truyền tải ở chất lượng full HD với 60 khung hình trên 1 giây.

  • Kết nối đơn giản, dễ dàng. Bạn chỉ cần sử dụng một sợi cáp là đã có thể truyền tải dữ liệu một cách nhanh chóng.

  • Tạo nên trải nghiệm tuyệt vời khi cung cấp âm thanh với chất lượng cao, chuẩn phòng thu.

  • Sợi cáp nhỏ gọn, không chiếm quá nhiều diện tích và không làm ảnh hưởng đến tính thẩm mỹ.

  • Phục vụ tốt cho hầu hết các nhu cầu, từ giải trí, công việc cho đến học tập.

  • So với VGA, HDMI có giá cao hơn.

  • Cáp không có khóa cắm nên có thể bị lỏng gây ảnh hưởng đến chất lượng đường truyền nếu sử dụng trong thời gian dài.

  • Tại các cơ quan, nhà trường, chuẩn HDMI vẫn chưa phổ biến nên nếu bạn muốn kết nối thiết bị của mình với các thiết bị ở đó, bạn cần chuẩn bị thêm cáp chuyển đổi.

Bên trên là những thông tin cơ bản của HDMI mà bạn có thể tham khảo khi cần. Có thể thấy rằng, HDMI sẽ là gợi ý hàng đầu dành cho những ai đang tìm kiếm một chuẩn kết nối đảm bảo về chất lượng âm thanh và hình ảnh. Ngoài ra, đừng quên theo dõi các bài viết tiếp theo của Gofiber để không bỏ lỡ những nội dung thú vị khác xoay quanh thế giới công nghệ, bạn nhé!
